大型車両後方確認カメラ「ナイスヴューモニタ」

ルームミラー感覚で走行中の後方を映像確認
大型車両後方確認カメラ「NICE VIEW MONITOR(ナイスヴューモニタ)」

※ナイスヴューモニタは、日本ヴューテック株式会社の製品です。

1.バック事故の撲滅に高い効果

走行中の後方死角をなくし安心・安全運転をバックアップ。後退中はバックアイモニターとして、構内などでのバック事故撲滅をサポートします。

2.夜間に強い鮮明映像

高感度・高性能カラーカメラの使用で、悪天候や暗い場所での視認性も抜群。バックライトのみでも十分な明るさを実現しました。


3.設置方法は2タイプから選べる直視型

大型ワイド液晶画面で長時間見ていても目が疲れない直視タイプ。電源は12V・24V兼用設計ですので、車種を選ばずご使用いただけます。設置方法はルームミラー方式とオンダッシュ方式の2タイプからお好きな方をお選びいただけます。
※どちらの設置方式でも常時表示が可能ですので、走行中も安全を確認しながら運転することができます。またご希望に応じて、バックギア連動方式もご選択いただけます。

4.より小さく、より鮮明に

ガラスレンズ使用による高画質カメラ

5.さらなる安全を支える新機能を追加

新たに車幅マーカーおよびリフトマーカーという2つの機能を追加し、操作スイッチ類を背面に設置しました。

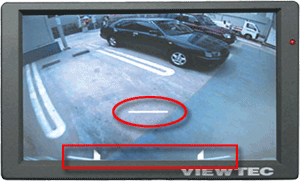

リフトマーカー・車幅マーカー リフトマーカー・車幅マーカー バック時の目印を自由に設定し後退時のみ表示させられる「リフトマーカー
広角レンズに映し出されるワイド画面に車幅を設定可能な「車幅マーカー

仕様・性能
7V型モニター VW-M20
消費電力 10W以下
表示範囲 154.08mmx87.05mm
画素数 1440(RGB)x234PIXEL
画素ピッチ 0.107(H)x0.372(V)
応答速度 T on=15ms(Typ)、T off=25ms(Typ)
輝度 400cd/㎡(Typ)
コントラスト比 1:360
視野角 60°(左右)x40°(上)x50°(下)
動作温度範囲 -30℃~75℃
保存温度範囲 -40℃~85℃
外形寸法 W184xH108xD30mm
重量 500g
電源 DC12V/24V
CCDカメラ VW-C20W
定格電圧 DC+9V(+1V/-0.5V)
消費電流 150mA Max.
CCD素子 1/3inch カラーCCD
画素数 512(H)x492(V)/約25万画素
イメージサイズ 4.8mm(H)x3.6mm(V)
露出調整 電子アイリスによる自動補正(1/60~1/100,000sec可変)
ホワイトバランス 自動補正
走査方式 NTSCに準じる
同期 内部同期
映像出力信号 VBS約1.0Vp-p/75ohm
動作温度範囲 -30℃~65℃
保存温度範囲 -40℃~75℃
レンズF値 F:2.0
レンズ焦点距離 F=2.3mm
画角 水平122.8度 垂直91.3度
防水・防塵性能 IP67(但し本体のみ)
最低照度 約1.5ルクス
外形寸法 W60xH40xD51mm(本体のみ)
重量 約160g(本体のみ)
付属品
本体セット内容(付属品)
7V型モニター 1台
CCDカラーカメラ 1台
カメラ1指定信号線 電源ケーブル1本
カメラケーブル カメラ接続用ハーネス(仕様書に同じ)
カメラカバー 1個
ブラケット CCDカラーカメラ取付用
モニターステー ルームミラー方式、モニター角度調整機構付
オプションパーツ
カメラステー L180 L100 L50
L型カメラブラケット 丸溝・大・小
カメラプロテクター ワイヤーハーネス
(中継用5m)(10m)(15m)(20m)(23m)
冷凍庫などには、カメラを衝撃からガッチリガードするカメラプロテクター(ステンレス製)オプションを用意しました
接続図機器
